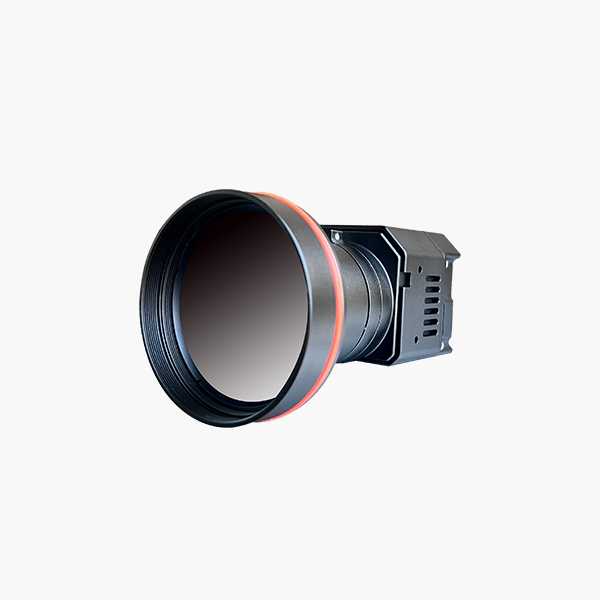

Módulo de câmera de rede térmica 1280x1024 com lente fixa de 55 mm (35 mm)
|
Modelo |
SG-TCM12N2-55 |
SG-TCM12N2-35 |
|
|
Sensor |
Sensor de imagem |
Microbolômetro VOx não resfriado |
|
|
Resolução |
1280×1024 |
||
|
Taxa de quadros |
50 Hz |
||
|
Distância entre pixels |
12μm |
||
|
Faixa Espectral |
8~14μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Lente |
Revestimento |
DLC |
|
|
Distância focal |
55mm |
35mm |
|
|
Foco |
Manuais |
Manuais |
|
|
Zoom digital |
8x |
8x |
|
|
Valor F |
F1.0 |
F1.0 |
|
|
campo de visão |
15,90°×12,75° |
24,75°×19,91° |
|
|
Vídeo |
Compressão |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Compressão de áudio |
AAC/MP2L2 |
||
|
Instantâneo |
JPEG |
||
|
Resolução |
Stream principal: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Taxa de bits de vídeo |
4kbps~40Mbps |
||
|
Rede |
Protocolo de rede |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, API HTTP, SDK, GB28181 |
||
|
Segurança de rede |
Autenticação de usuário, filtragem IP/MAC, criptografia HTTPS, controle de acesso à rede IEEE 802.1X |
||
|
Navegador da Web |
IE, Edge, Firefox, Chrome |
||
|
Usuário |
Até 20 usuários, 2 níveis: Administrador, Usuário |
||
|
Armazenamento |
Cartão micro SD/SDHC/SDXC (até 1 TB) de armazenamento de borda, FTP, NAS |
||
|
Multitransmissão |
Suporte |
||
|
Inteligência |
Proteção de Perímetro |
Tripwire, Detecção de Cerca Cruzada, Intrusão |
|
|
Análise Comportamental |
Objeto abandonado, remoção de objeto, movimento rápido, detecção de multidão, detecção de vadiagem, detecção de estacionamento |
||
|
Eventos |
Detecção de movimento, oclusão de vídeo, mudança de cena, detecção de áudio, rede desconectada, conflito de IP, acesso ilegal, anomalia de armazenamento |
||
|
Detecção de Incêndio |
Suporte |
||
|
Interface |
Ethernet |
Porta Ethernet de 4 pinos, autoadaptação 10M/100M |
|
|
Entrada/Saída de Alarme |
1/1 |
||
|
Entrada/saída de áudio |
1/1 |
||
|
Interface de controle |
1x TTL 3.3V (protocolo VISCA), 1x RS485 (protocolo Pelco) (TTL 3,3V opcional) |
||
|
Saída de vídeo |
Rede |
||
|
Pseudo Cor |
Branco quente, preto quente, fusão, vermelho ferro, etc. 20 opções |
||
|
Modo FFC |
Automático/Manual |
||
|
Configuração de imagem |
Brilho, contraste, nitidez e redução temporal de ruído |
||
|
EIA |
Suporte |
||
|
OSD |
Suporte |
||
|
Virar |
Suporte |
||
|
Espelho |
Suporte |
||
|
Fonte de alimentação |
CC 12V, 1A |
||
|
Consumo de energia |
≤3,8W |
||
|
Condições Operacionais |
-30°C~+60°C/20% a 80% UR |
||
|
Condições de armazenamento |
-40°C~+70°C/20% a 95% UR |
||
|
O primeiro nível de proteção da lente |
IP67 |
||
|

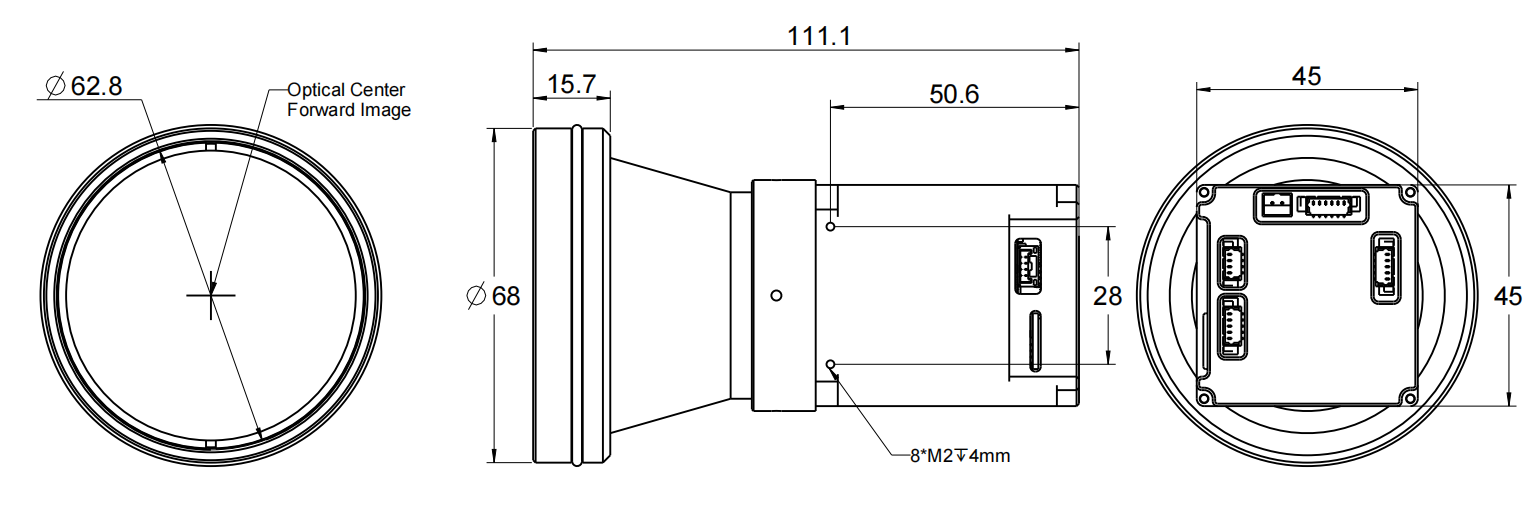

Dimensões (C*L*A) |
Φ68*111,1mm |
87,2*46*46mm |
|
|
Peso |
Aprox. 430g |
Aprox. 224g |
|
Distância DRI
Alvo: O tamanho humano é 1,8m×0,5m (o tamanho crítico é 0,75m), o tamanho do veículo é 1,4m×4,0m (o tamanho crítico é 2,3m); O tamanho do fogo é 0,13m×0,13m (o tamanho crítico é 0,13m).
As distâncias de detecção, reconhecimento e identificação do alvo são calculadas de acordo com os critérios de Johnson.
As distâncias recomendadas de Detecção, Reconhecimento e Identificação são as seguintes:
|
Lente |
Ddetectar |
Rreconhecer |
Identidadey |
||||||
|
Veículo |
Humano |
Fogo |
Veículo |
Humano |
Fogo |
Veículo |
Humano |
Fogo |
|
|
35mm |
4.472 m (14.672 pés) |
1458m (4783 pés) |
253m (830 pés) |
1118m (3668 pés) |
365m (1198 pés) |
63m (207 pés) |
559m (1834 pés) |
182m (597 pés) |
32m (105 pés) |
|
55mm |
7.028 m (23.058 pés) |
2.292 m (7.520 pés) |
397m (1.302 pés) |
1757m (5764 pés) |
573m (1880 pés) |
99m (325 pés) |
878m (2.281 pés) |
286m (938 pés) |
50m (164 pés) |
