12um 640x512 Módulo térmico de tamanho compacto de saída USB
|
Número do modelo |
Sg - htm06u2 - t9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Módulo térmico |
||||
|
Sensor de imagem |
Vox Arrays de plano focal não residual |
|||
|
Máx. Resolução |
640 × 512 |
|||
|
Taxa de quadros |
Ajustável, 6Hz a 30Hz |
|||
|
Intervalo de pixel |
12μm |
|||
|
Banda de onda de resposta |
8μm a 14μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|||
|
Lente (distância focal) |
9,1mm |
15mm |
19mm |
25mm |
|
Número f |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3Mrad |
0,8mrad |
0.6mrad |
0,48mrad |
|
Campo de visão (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Distância de foco |
2m |
5m |
7m |
8m |
|
Medição de temperatura |
||||
|
Faixa de temperatura |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Precisão da temperatura |
Máx (± 2 ° C, ± 2%) à temperatura ambiente 25 ° C e temperatura do objeto acima de 0 ° C |
|||
|
Distância da temperatura (com base em 0,65 × 0,65m) |
10m (mais distante) |
15m (mais distante) |
20m (mais distante) |
25m (mais distante) |
|
Regra de termografia |
3 tipos de regra de medição de temperatura, 21 regras (10 pontos, 10 regiões e 1 linha) |
|||
|
Saída de dados |
Dados de temperatura de 16 bits |
|||
|
Exibição de imagem |
||||
|
Ajuste de contraste |
Sim |
|||
|
Ajuste do brilho |
Sim |
|||
|
Paletas |
15 paletas de cor ajustável, padrão branco quente |
|||
|
Modo FFC (Correção de Campo Flato) |
Auto, manual, correção externa |
|||
|
DDE |
Sim |
|||
|
Em geral |
||||
|
Interface de hardware |
USB2.0 FPC |
|||
|
Poder |
CC 5V ± 5% |
|||
|
Consumo de energia |
≤0,55w |
≤0,55w |
≤0,55w |
≤0,65w |
|
Vibração e choque |
Vibração: vibração sinusoidal, 20 m/s ², 3 - eixo Choque: meia onda seno |
|||
|

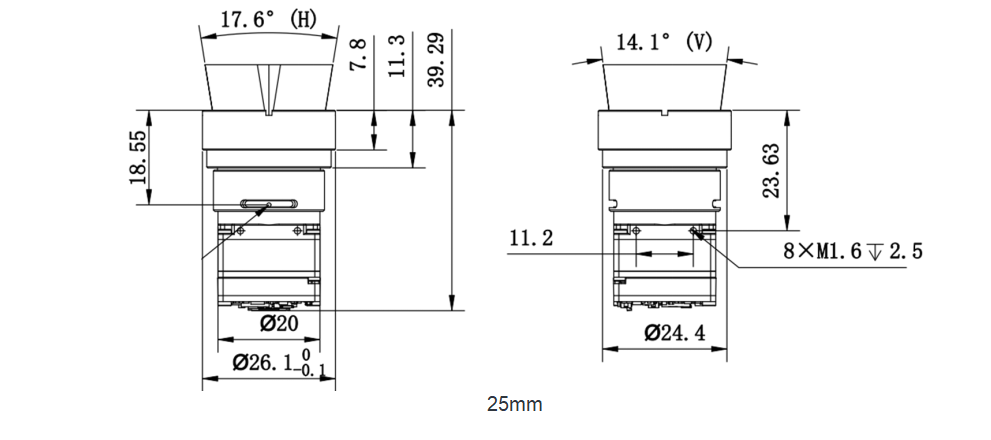

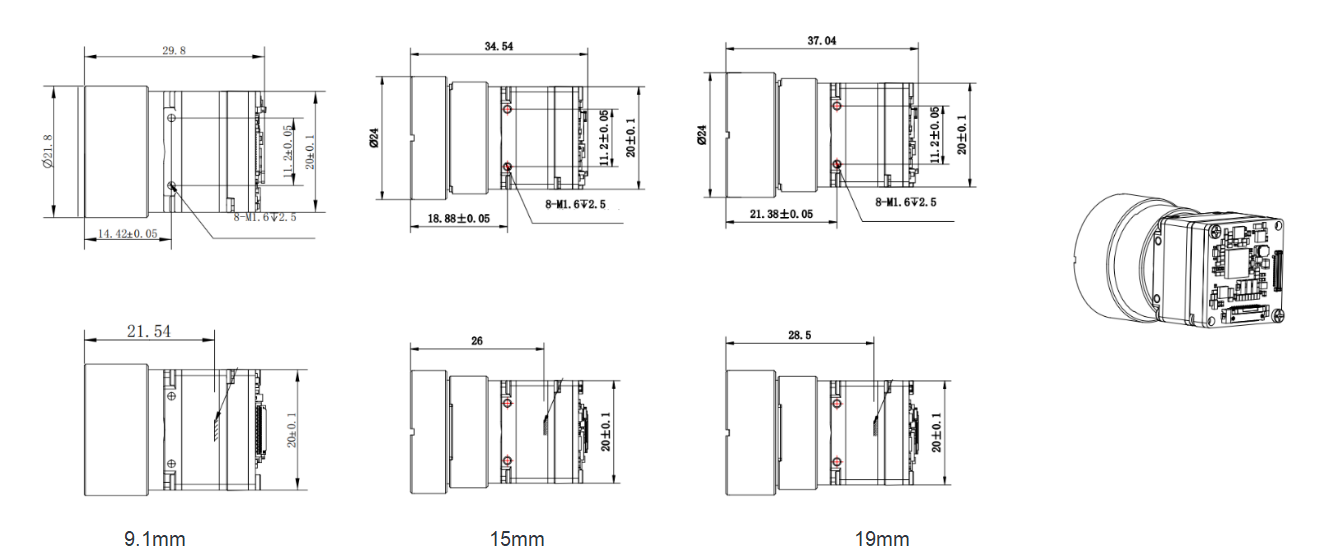

Dimensão (mm) |
29,8*20*20mm |
34,54*20*20mm |
37,04*20*20mm |
39,29*20*20mm |
|
Peso |
≤22g |
≤28g |
≤32g |
≤33g |
|
Temperatura de trabalho |
- 40 ° C ~ 70 ° C. |
|||
