12um 384x288 Módulo térmico de tamanho compacto de saída USB
|
Número do modelo |
Sg - htm03u2 - t9 |
SG - HTM03U2 - T15 |
|
Módulo térmico |
||
|
Sensor de imagem |
Vox Arrays de plano focal não residual |
|
|
Máx. Resolução |
384 × 288 |
|
|
Taxa de quadros |
Ajustável, 6Hz a 50Hz |
|
|
Intervalo de pixel |
12μm |
|
|
Banda de onda de resposta |
8μm a 14μm |
|
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|
|
Lente (distância focal) |
9,7mm |
15,4 mm |
|
Número f |
F1.0 |
F1.0 |
|
Ifov |
1.2mrad |
0,8mrad |
|
Campo de visão (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Min. Distância de foco |
2m |
5m |
|
Medição de temperatura |
||
|
Faixa de temperatura |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|
|
Precisão da temperatura |
Máx (± 2 ° C, ± 2%) à temperatura ambiente 25 ° C e temperatura do objeto acima de 0 ° C |
|
|
Distância da temperatura (com base em 0,65 × 0,65m) |
10m (mais distante) |
15m (mais distante) |
|
Regra de termografia |
3 tipos de regra de medição de temperatura, 21 regras (10 pontos, 10 regiões e 1 linha) |
|
|
Saída de dados |
Dados de temperatura de 16 bits |
|
|
Exibição de imagem |
||
|
Ajuste de contraste |
Sim |
|
|
Ajuste do brilho |
Sim |
|
|
Paletas |
15 paletas de cor ajustável, padrão branco quente |
|
|
Modo FFC (Correção de Campo Flato) |
Auto, manual, correção externa |
|
|
DDE |
Sim |
|
|
Em geral |
||
|
Interface de hardware |
USB2.0 FPC |
|
|
Poder |
CC 5V ± 5% |
|
|
Consumo de energia |
≤0,55w |
|
|
Vibração e choque |
Vibração: vibração sinusoidal, 20 m/s ², 3 - eixo Choque: meia onda seno |
|
|

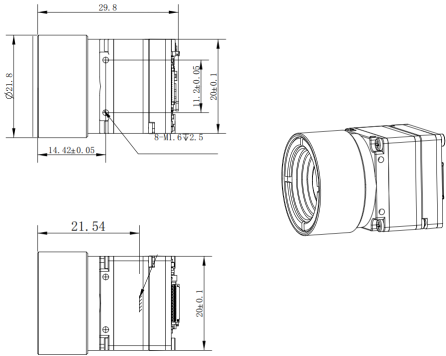

Dimensão |
29,8 mm*20mm*20mm |
29,8 mm*20mm*20mm |
|
Peso |
≤22g |
≤22g |
|
Temperatura de trabalho |
- 40 ° C ~ 70 ° C. |
|
